雪の深さを測る…

SDM-311

本積雪深計「SDM-311」は、 レーザー光を使って自動的に積雪の深さを測る積雪深計です。













カタログ

SDM-311

動作原理

レーザー光を積雪面に照射し、積雪面から反射して戻ってくるまでの位相差を計測し積雪深を求める方式の積雪深計です。

特長

• 光学式	乱反射光を取り込むため雪面を荒らしません。

• 軽量	取付金具を含めて3kgと軽量です。

• 耐候性	筐体にABS樹脂、ステンレスを採用

用途

仕様（積雪深計 SDM-311）

[気象測器検定取得可能品]

電源電圧・周波数		AC100V（±10％以内）50,60Hz共用
周囲環境	測定部	温度：-30～+40℃　　湿度：95％以下（ただし結露のなきこと）
	データ処理装置	温度：-10～+50℃　　湿度：85％以下（ただし結露のなきこと）
測定部	測距原理	光波・位相差検出
	光源	レーザ－ダイオード（λ＝650nm…赤色 ビーム径…約φ6～8㎜）
	射出出力	1mW未満（JISクラス2）
	測定可能範囲	積雪深＝0～5m （0～10m オプション）
	測定精度	±1.0cm（擬似雪面使用時）
	測定間隔	1～120分（設定による）
	データ伝送	RS-422規格準拠
	ケーブル条長	専用ケーブル　標準20m（最大延長100ｍ）
	防水性能	JIS保護等級3級準拠
データ処理装置	表示	LCD　20文字2行
	表示内容	測定日時、積雪深（＊㎝）温度（＊℃）
	デジタル出力	RS-232C規格準拠
	アナログ出力	DC 4～20mA（積雪深＝0～5mに相当）（DC 0～5V、0～10V オプション）
消費電力		測定部ヒータ不動作時：約13.0W（測定部 約3.5W） 測定部ヒータ　動作時：約45.0W（測定部 約23.0W）
製品重量	測定部	約3㎏（不含・金具）（付属・取付金具＝1㎏）
	データ処理装置	約3㎏
寸法	測定部	W・H・D＝ 90・267・316 (mm)
	データ処理装置	W・H・D＝250・280・70 (mm)

オプション品　・ＧＰＳセンサ（１日２回時計修正）　・人感センサ

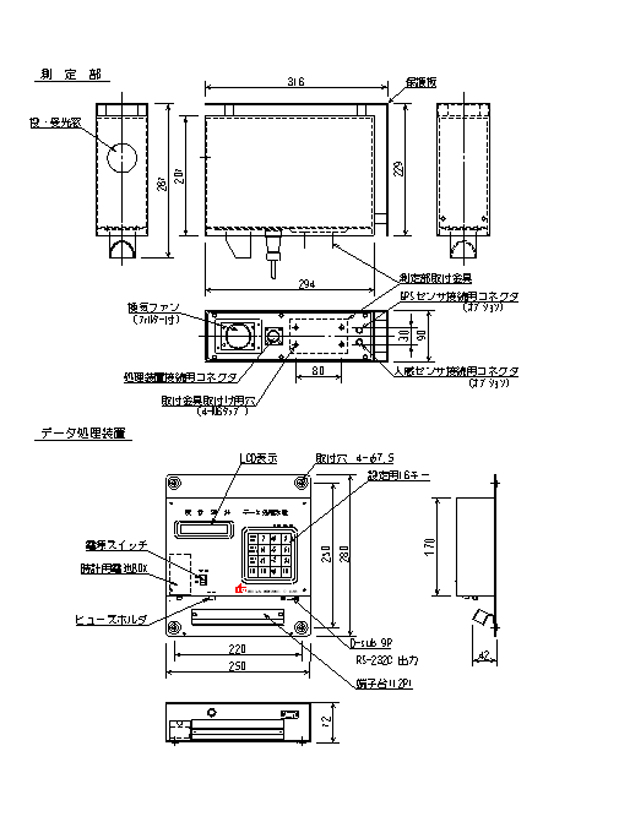

外形図（積雪深計 SDM-311）
